高度に統合された無線気象ステーション 低電力消費 迅速な設置

コンテンツ


関数の紹介

技術的なパラメーター

画面上の指示

ボタンの説明

ボタン設定

アセンブリの指示

製品を使用するための手順

予防

1. 気象観測所、検出機能は、屋内温度、屋外温度、屋内湿度、屋外湿度、風速、風向、空気圧、降雨量です。
2. マシンには独自のメモリが付属しており、データは1年間のストレージの後に自動的に上書きされます。

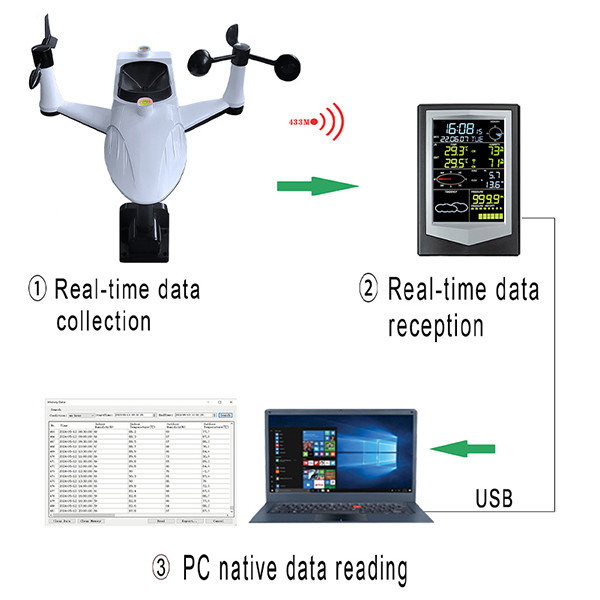

3. このマシンにはPC用の特別なソフトウェアがあり、データケーブル接続を介して履歴データを読み取り、参照でき、データをダウンロードしてPC側に保存することもできます。
4. このマシンは、屋内ユニットと屋外ユニットに分かれており、433m周波数でワイヤレスで送信され、100メートル以内に遮るものがなく干渉がありません。
5. マシンは40秒ごとに1つのデータを更新し、マシンは30分ごとに1つの履歴データを保存します。






   技術的なパラメーター

   A>屋内ユニットのパラメーター。

5. 1。永久カレンダー：表示形式：年、月、日yy-mm-dd .2。クロックディスプレイ：時間表示形式：24時間形式。3。温度範囲：0°C〜60°C（32°F〜140°F）、解像度：0.1°C、精度：±1°C。4。湿度範囲：20％〜99％、解像度：1％、精度：±5％。5。空気圧範囲：600〜1100HPA、解像度：0.1 HPA、精度：±3 HPA。6。目覚まし時計：時計が点滅し、音は1分間続きます。7。ドライバッテリー電源：アルカリ乾燥バッテリー3×LR6AA1.5V電圧。8。バッテリー寿命：約2〜4か月、バックライトが頻繁に使用される場合は外部電源を使用してください。9。電源：USBデータケーブルまたは電源はDC 5Vになります。10。低電圧検出：アイコンが点滅して、バッテリーの交換を示します。

5.

   b>屋外ユニットのパラメーター

5. 1。温度範囲：-40°C〜60°C（-40°F〜140°F）、解像度：0.1°C、精度：±1°C。

   2。湿度範囲：20％〜99％、解像度：1％、精度：±5％。

   3。風速範囲：0〜50m/s、解像度：0.1 m/s、精度：1 m/s。

   4。風向：風向は8方向に表示されます：E、S、W、N、SE、NE、SW、NW。

   5。降雨範囲：0〜9999mm、降雨解像度：0.4mm。

   6。データ送信：データ送信頻度は40秒ごとに1回です。

   7。トランスミッションモード：ワイヤレス433MHzトランスミッション、伝送距離から100メートル以内に有効です（閉塞せず、干渉なし）。

   8。ドライバッテリー電源：アルカリ乾燥バッテリー2×LR6AA1.5V電圧。

   9。バッテリー寿命：4〜6か月。

   10。低電圧検出：アイコンが点滅し、バッテリーの交換を促します。

   11。防水グレード：防水レベル3。


   画面上の指示


   このユニットのLCDフルディスプレイは、ユーザーがバッテリーをロードすると、すべてのアイコンが2秒間表示されます。





   A1.A2。オプションにはこの機能がありません

   A3。目覚まし時計記号、ユーザーが目覚まし時計を設定し、目覚まし時計記号が現在のものを表示します。

   A4。時計、ユーザーは手動でボタンを押して設定できます。

   A5。永久カレンダー、ユーザーは手動でボタンを押して永久カレンダーを設定できます。

   A6。屋内温度表示、ユーザーは設定ユニット（°C/°F）をカスタマイズできます。

   A7。アラーム表示、ユーザーはハイアラームと低いアラームをカスタマイズできます。

   A8。屋外温度表示、ユーザーは設定ユニット（°C/°F）をカスタマイズできます。

   A9。アラーム表示、ユーザーはハイアラームと低いアラームをカスタマイズできます。

   A10。風向ディスプレイ、E、S、W、N、SE、NE、SW、NW 8方向。

   A11。クラウドマップは、気候変動が曇り、晴れ、雨、曇りであり、傾向が変化していることを示していることを示しています。

   A12。 USBシンボル、この製品はUSBデータケーブルを介してコンピューターに接続されています。つまり、USBシンボルが表示されます。

   A13。データストレージ表示、マシンのデータストレージステータスが表示されます。

   A14。曜日の日の表示では、ユーザーはボタンを手動で押して設定できます。

   A15。湿度ディスプレイ、屋内湿度ディスプレイ、湿度の高いアラームと低いアラームをカスタマイズできます。

   A16。湿度ディスプレイ、屋外湿度ディスプレイ、湿度の高いアラームと低いアラームをカスタマイズできます。

   A17。降雨量は、ユニット、mm、インチ、降雨量が高く、低いアラームを設定するようにカスタマイズできます。

   A18。風速ディスプレイは、M/S、km/H、MPH、ノット、BFT、風速アラームを設定するためにカスタマイズできます。

   A19。気圧ディスプレイ、カスタマイズ可能な設定ユニット、HPA、INHG、MMHG、高および低気圧アラーム。

   A20。気圧ヒストグラム、カスタマイズ可能な設定、12時間または24時間の気圧ヒストグラム。



   ボタンの説明






   B1。バッテリーカバー、バッテリーコンパートメントの場所。

   B2。モード機能ボタンを押し、モードボタンを3秒間押し続け、時間が点滅したら設定モードを入力して、ユーザーにさまざまな関数設定を提供します。

   B3。次のボタンは、セットアップモードで、次のボタンを押して単一の関数を選択してサイクルを繰り返し、ユーザー設定を提供します。

   B4。 +キー、セットアップモードでは、 +キーを押してデータ増分を選択します。

   B5： - キー、セットアップモードで、Short Press-データの減少を選択するキー。

   B6。設定/履歴キー設定：目覚まし時計または高および低アラームモードでアラーム値を設定した後、ユーザーはセット/履歴ボタンを短く押す必要があります。アラームシンボルが画面に表示され、有効になり、設定/履歴ボタンを短縮して、このモードで目覚まし時計記号をキャンセルすることもできます。

   B6。履歴データを確認するためのセット/履歴ボタン：通常の作業モードでは、セット/履歴ボタンを3秒間押し続けます

   右上の円の履歴データが点滅し、履歴データモードを入力しました。（ - / +）ボタンを押して、履歴データを表示します。

   B7。ライトタッチキー：ショートタッチは、36秒の自動消火の後にバックライトを照らすことができます。バックライトを聴くために3秒間ロングプレスがオンになります。消火。 （バッテリーの電源を設定することはお勧めしません）。

   WS3030オプションには、この機能、ライトタッチキーがありません。

   B8。 USBデータポート：USBデータケーブルを介してPCソフトウェアに接続して、製品によって保存されている履歴データを読み取ります。

   ユーザーは、USBケーブルを介して製品に電力を供給できます。

   B9。 DC：DCポートユーザーは、DC5V電源を使用して製品に電力を供給できます。

   B10。ブラケット：製品はサポートフレームに配置されています。



   ボタン設定

   1.>クロック設定：ブートモードでは、（モード）ボタンを3秒間押し続けると、この時点で画面クロック番号が点滅することがわかります。クロック設定モードに入ったことを示します。クロックタイム、（次の）ボタンを短く押して分を入力し、（+/-）ボタンを短く押して、時計を設定した後、（モード）ボタンを3秒間押し続けて保存して保存します設定を完了するために終了します。2.>タイムゾーンの設定：時差は、ブートモード、ロングプレス（モード）ボタンを3秒秒で設定できます。この時点で、スクリーンクロックデジタルフラッシュが表示され、クロック設定モードに入ったことを示します。 ）時間、タイムゾーン、タイムゾーンのデフォルト08、短いプレス（+ / - ）キータイムゾーンを設定するために、タイムゾーンを設定した後、タイムゾーンを設定した後、ロングプレス（モード）ボタンを3秒間ボタンで保存して終了します設定を完了するには3。>アラーム設定とキャンセル：ブートモードでは、この時点で（モード）ボタンを3秒間押し続けると、スクリーンクロックデジタルフラッシュが表示され、クロック設定モード、各短いプレス（次）ボタンに入ったことを示します。分、タイムゾーン、目覚まし時計、クロック、時計と分を選択するために時計と分を選択し、（+ / - ）ボタンを短く押して設定を完了すると、目覚まし時計は（set / historyを短くする必要があります）表示するボタン目覚まし時計記号、目覚まし時計記号設定が有効になり、目覚まし時計記号もこのモードでキャンセルできます。目覚まし時計が故障した場合は、（モード）ボタンを3秒間押し続けて保存して設定を完了するために終了します。4。>日付設定：ブートモードでは、（モード）ボタンを3秒間押し続けると、この時点で画面クロック番号が点滅し、設定モードに入力したことを示し、（モード）ボタンを短く押すことができます。日付が点滅して日付設定モードに入ると、各短いプレス（次）は年、月、日に設定する年に対応し、（+/-）ボタンを短い押して設定を完了し、（モードを押して保持する）を押します）保存するには3s秒のボタン設定を完了するために終了します。5。>温度アラームとユニット設定：ブートモードでは、（モード）ボタンを3秒間押し続け、この時点でスクリーンクロックデジタルフラッシュが表示され、設定モードに入ったことを示します。各短いプレス（モード）ボタンは、フラッシュ温度に対応する日付フラッシュに切り替わります---温度は、各短いプレス（次）ボタンを強化して、温度高アラーム---温度低いアラーム---温度最大ディスプレイ - を切り替えます - - 温度最小表示---温度ユニットスイッチング。次のような対応する選択設定：ハイアラーム---低アラーム---ユニット（°C /°F）、ショートプレス（+ / - ）ボタン設定を完了するには、アラームが短いプレス（セット /履歴）キーに必要です目覚まし時計記号を参照して、目覚まし時計記号設定を表示します。このモードでは、アラームシンボル、アラーム無効、ロングプレス（モード）ボタンを3秒間キャンセルして、設定を完了するために保存して終了することもできます。

6. >湿度アラーム設定：ブートモードでは、（モード）ボタンを3秒間押し続けると、この時点で、スクリーンクロックデジタルフラッシュが表示され、設定モードに入ったことを示します。各短いプレス（モード）ボタンは、フラッシュフラッシング---湿度フラッシュのフラッシュフラッシュに切り替わります。フラッシュ湿度に対応して、各短いプレス（次）ボタンが湿度の高いアラームを切り替えます---湿度低いアラーム---湿度の最大表示---湿度最小ディスプレイチェックアップ。7。>次のような設定コンテンツの対応する選択：ハイアラーム---低いアラーム、ショートプレス（+ / - ）ボタン設定を完了するには、アラームがアラームシンボルを表示するにはショートプレス（セット /履歴）ボタンが必要です。シンボル設定で有効にするために、このモードでは、アラームシンボル、アラーム無効、ロングプレス（モード）ボタンを3秒間キャンセルして、設定を完了するために保存して終了することもできます。
7. >風速アラームとユニット設定：ブートモードでは、（モード）ボタンを3秒間押し続けると、この時点でスクリーンクロックデジタルフラッシュが表示され、設定モードに入ったことを示します。各短いプレス（モード）ボタンは、フラッシュフラッシング---湿度フラッシュ---風速フラッシング、点滅速度に対応し、各短いプレス（次）ボタンに対応して風速高アラームを切り替えるために、湿気の点滅---湿度の点滅に切り替わります---風速ユニット設定。ユニットがセットアップされます（M/s、km/h、mph、nots、bft）、次のような対応する選択設定：ハイアラーム---ユニット設定、ショートプレス（+ / - ）キー設定を完了するには、アラームがショートプレス（セット /履歴）ボタンが必要です。このモードでは、アラームシンボル、アラーム無効な、ロングプレス（モード）ボタンを3秒間キャンセルして、設定を完了するために保存して終了することも有効です。
8. >雨のアラームとユニット設定：ブートモードで、（モード）ボタンを3秒間押し続けると、この時点で、スクリーンクロックデジタルフラッシュが表示され、設定モードに入ったことを示します。各短いプレス（モード）ボタンは、日付の点滅---温度点滅---湿度フラッシュ---風速フラッシング---フラッシング雨に対応する雨の速度の点滅に切り替えます。降雨ハイアラーム---降雨ユニットの設定。ユニットがセットアップ（mm、インチ）、次のような対応する選択設定：ハイアラーム---ユニット設定、ショートプレス（+ / - ）キー設定を完了するには、アラームがショートプレス（セット /履歴）ボタンが必要です。このモードでは、アラームシンボル、アラーム無効な、ロングプレス（モード）ボタンを3秒間キャンセルして、設定を完了するために保存して終了することも有効です。
9. >気圧アラームとユニット設定：ブートモードでは、（モード）ボタンを3秒間押し続けると、この時点で、スクリーンクロックデジタルフラッシュが表示され、設定モードに入ったことを示します。すべての短いプレス（モード）ボタンは、日付の点滅---温度点滅---湿度の点滅---風速フラッシング---降雨点滅---フラッシュ空気圧に対応して、各短いプレスに対応する、湿度の点滅---風速フラッシングに切り替わります（次）ボタンは、気圧圧力高アラームを切り替えます---気圧低アラーム---気圧12時間トレンドチャート---気圧圧力24時間トレンドチャート---気圧圧力ユニット設定。ユニットは設定されています（HPA、INHG、MMHG）。次のような対応する選択設定：ハイアラーム---低アラーム---ユニット設定、ショートプレス（+ / - ）設定を完了するには、アラームが短いプレス（セット /履歴）キーが必要です。目覚まし時計記号の設定を表示すると、このモードではアラームシンボル、アラーム無効、ロングプレス（モード）ボタンを3秒間キャンセルして、設定を完了するために保存して終了することもできます。
10. >履歴データレビュー：通常の作業モードでは、セット/履歴ボタンを3秒間押し続けます。この時点で、右上の円の履歴データが点滅し、履歴データモードに入りました。 ）履歴データを確認するボタン。

5. アセンブリの指示

   1。製品のインストール：ボックスを開き、製品アクセサリー、アクセサリーパッケージを取り出します。風速標準の半円形をカラムの半円の方向に積み、ネジをロックします（インストール後の図Aを参照）。（ネジは工場で事前にロックされており、スペアパーツPA2.3*8mmはアクセサリパッケージに事前に提供されています）。

2. 柱の半円の方向に風の帯の半円形を挿入し、ネジをロックします（取り付け後の図Bを参照）。（ネジは工場で事前にロックされており、スペアパーツPA2.3*8mmはアクセサリパッケージに事前に提供されています）。
3. 製品の設置：製品を取り出してD9サポートロッドを取り付け、D8アルミニウムシート20*8*2.5mmおよびM4*6mmネジをロックします。（アルミニウムシートとM4ネジは、工場のD8位置でプレロックされています）。
4. 製品の設置：バッテリーカバーを開き、正と負の段階に対応する3つのアルカリバッテリーLR6AA 1.5Vをロードします。現時点では、D13ビットLEDが11回連続で点滅するのを参照してください。バッテリーカバー;
4. 5.製品は最初にテストされ、次にインストールされて固定されます。

5. a。製品電源：最初の（屋内ユニット）バッテリーまたはUSB電源を取り付け、次に（屋外ユニット）バッテリーを取り付けます。

   b。製品の接続：屋内ユニットが信号の検索を開始し、接続が3分以内に成功し、屋内マシンは屋外ユニットの温度と湿度を表示します。検索が失敗した場合は、屋内ユニットのキーを押して開始します検索（または電源を切って電源を再起動する）

   c。 PC接続：（ 9 PC操作ガイドラインによると）;

   d。通常のパフォーマンス：つまり、固定屋外ユニットとしてインストールして使用できます。



   6。製品の設置と固定：

   a。製品シェルにはnと矢印の表示があります。これは、設置中のn設置の正の方向に対応します。

   b。ソーラーパネルの上部シェルにはSという言葉があり、設置はSの正の方向にあるため、太陽エネルギーは電気エネルギーをより効果的に変換できるようにします。

   c。ベースマウントは、下または側面に固定できます。4本のネジKa4.0*40mm;

   d。基本固定：レベルのバランスを確認します。









   製品を使用するための手順（シーケンシャルステップ）

   1.>パッケージを開き、製品とアクセサリーを取り出し、屋外ユニットのアクセサリーを組み立てます（6番目のコンテンツによれば、アセンブリの指示が完了します）。

5. 2.屋内ユニットのバッテリーまたはUSB電源を取り付け、屋外ユニットのバッテリーを取り付けます。

   3.屋内ユニットは信号の検索を開始し、3分以内に接続が成功し、屋内マシンは屋外ユニットの温度と湿度を表示します。

4. PC Operation Guideによると、PCソフトウェアをダウンロードし、PCに製品をデータケーブルに接続すると、PCに製品データが表示されます。b。 PC側では、製品をUSBデータケーブルを介してPCソフトウェアに接続でき、PCソフトウェアインターフェイスを製品データデータに読み取ることができます。製品は、通常データを読み取るために接続できます。

5. 5.製品テストに異常がある場合は、マニュアルの内容に従って操作を繰り返すか、10番目のメモを参照してください。



   6.製品のテストパフォーマンスが正常な場合、インストールして固定できます。

   a。屋内機能は屋外ユニットのデータを受信でき、製品は通常受信します。
