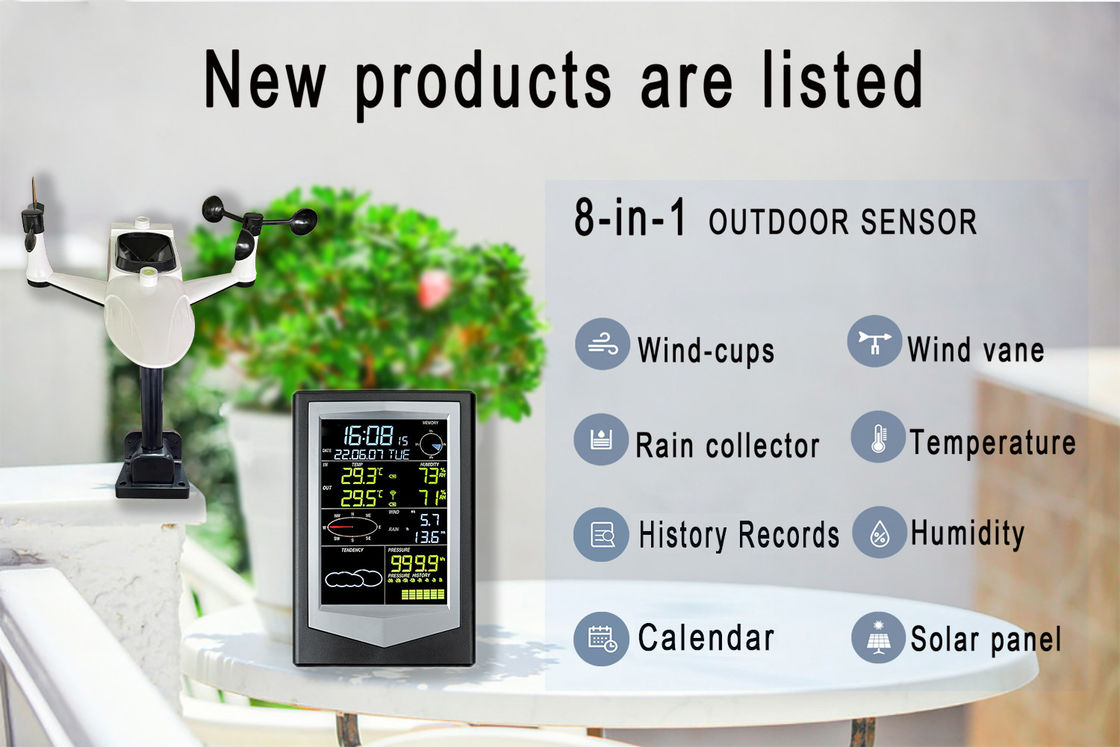

WS3040 高度な統合型無線気象ステーション 低電力消費 迅速な設置

内容


機能紹介

テクニカルパラメータ

画面上の指示

ボタンの説明

ボタン設定

組み立て説明書

製品の使用手順

予防策

1. 観測機能は室内温度,室外温度,室内湿度,室外湿度,風速,風向き,気圧,降雨量です
2. コンピュータには独自のメモリがあり 1年間の保存後に自動的に書き換えられます
3. このマシンにはPC向けに特別なソフトウェアがあり,データケーブル接続を通じて歴史的なデータを読み取り,閲覧し,データをダウンロードしてPC側で保存することができます.
4. この機械は室内ユニットと屋外ユニットに分かれていて 433M周波数で無線で送信され 100m以内には障害なく干渉を受けます
5. 機械は40秒ごとに 1つのデータを更新し 30分ごとに 1つの歴史的なデータを保存します






   テクニカルパラメータ

   A>室内ユニットのパラメータ

5. 1.永久カレンダー:表示形式:年,月,日YY-MM-DD2.時計表示:時間表示形式:24時間形式.3. 温度範囲: 0°C~60°C ((32°F~140°F),解像度: 0.1°C,精度: ±1°C.4湿度範囲: 20%~99%,解像度: 1%,精度: ± 5%5空気圧範囲: 600~1100 kpa,解像度: 0.1 kpa,精度: ±3 kpa.6警鐘: 時計が点滅し,1分間の音が聞こえます.7乾燥電池電源:アルカリ性乾燥電池 3×LR6AA1.5V電圧8バッテリー寿命:約2~4ヶ月,バックライトをよく使用するときに外部電源を使用してください.9電源:USBデータケーブルまたは電源は DC 5V になります.10低電圧検出:アイコンが点滅してバッテリー交換を表示します.

5.

   B>屋外ユニットのパラメータ

5. 1温度範囲: -40°C~60°C (−40°F~140°F),解像度: 0.1°C,精度: ±1°C

   2湿度範囲: 20%~99%,解像度: 1%,精度: ±5%.

   3風速範囲: 0~50m/s 解像度: 0.1m/s 精度: 1m/s

   4風向き:風向きは8つの方向で表示されます.E,S,W,N,SE,NE,SW,NW.

   5降水範囲: 0~9999mm 降水解像度: 0.4mm

   6データ送信頻度は 40 秒ごとに 1 回です

   7送信モード:無線 433MHz 送信,送信距離 100m の範囲内で有効 (障害物や干渉がない場合).

   8乾燥電池電源:アルカリ性乾燥電池 2×LR6AA1.5V電圧

   9バッテリーの寿命: 4~6ヶ月

   10低電圧検出:アイコンが点滅してバッテリー交換を提示します.

   11防水グレード:防水レベル3


   画面上の指示


   この装置のLCDフルディスプレイは,バッテリーを充電した後,すべてのアイコンが2秒間表示されます.





   A1.A2 オプションにはこの機能はありません

   A3.目覚まし時計のシンボル,ユーザーは目覚まし時計を設定し,目覚まし時計のシンボルは現在の時計を表示します.

   A4 時計は,ユーザは手動で設定ボタンを押すことができます.

   A5. 永久カレンダー,ユーザーは手動でボタンを押して永久カレンダーを設定できます.

   A6. 室内温度表示,設定ユニットをカスタマイズできます (°C/°F).

   A7. 警報ディスプレイ,ユーザーは高い警報と低い警報をカスタマイズすることができます.

   A8. 屋外温度表示,設定ユニットをカスタマイズできます (°C/°F).

   A9. 警報ディスプレイ,ユーザーは高い警報と低い警報をカスタマイズできます.

   A10 風向き表示 E,S,W,N,SE,NE,SW,NW 8つの方向

   A11. 雲の地図は,気候変動が曇り,晴れ,雨,曇り,傾向が変化することを示しています.

   A12 USBシンボル この製品は USB データケーブルでコンピュータに接続され,USBシンボルが表示される.

   A13. データ格納表示,機械のデータ格納状態が表示される.

   A14. 週の日表示,ユーザーは設定するボタンを手動で押すことができます.

   A15. 湿度ディスプレイ,室内湿度ディスプレイ,高湿度と低湿度アラームをカスタマイズできます.

   A16. 湿度表示,屋外湿度表示,湿度高低アラームをカスタマイズできます.

   A17. 降雨ディスプレイ,ユニット,mm,インチ,降雨高低アラームを設定するためにカスタマイズすることができます.

   A18. 風速表示,単位,m/s,km/h,mph,ノット,bft,風速アラームを設定するためにカスタマイズすることができます.

   A19.気圧表示装置,設定ユニット,hPa,inHg,mmHg,高低気圧アラーム

   A20.気圧ヒストグラム,設定を調整できる,12時間または24時間の気圧ヒストグラム.



   ボタンの説明






   B1 バッテリーカバー バッテリーコンパートメントの位置

   B2. MODE 機能 ボタンを押して 3S 秒間押して,時間を点滅させると設定モードに入ります.

   B3 セットアップモードで NEXT ボタンを短押しして,単一の機能を選択してサイクルを繰り返す.

   B4. +キー,セットアップモードで,データインクリメントを選択するために+キーを短押しします.

   B5: - キー,セットアップモードで,短押し - キーでデータ減量を選択します.

   B6. SET/HISTORY キーの設定:目覚まし時計または高低アラームモードでアラーム値を設定した後,ユーザーはSET/HISTORYボタンを短押しする必要があります.効果を発揮するために,アラームシンボルが画面に表示されますこのモードでは,SET/HISTORYボタンを短押しして目覚まし時計のシンボルをキャンセルすることもできます.

   B6 過去データをチェックするための SET/HISTORY ボタンを押して押す.

   右上の円がフラッシュし,過去データモードに入ると,過去データを表示するには (− / +) ボタンを短く押します.

   B7. LIGHTタッチキーを押す:短時間で一度押すことで,自動消灯の36秒後にバックライトが点灯し,バックライトが常に点灯しているのを聞くために3秒間長く押す.音を落とすために3秒間長押しして連続ライトをキャンセル(バッテリーの電源のために固定設定は推奨されません).

   WS3030 オプションにはLIGHTタッチキーはありません

   B8. USBデータポート:USBデータケーブルを介してPCソフトウェアに接続し,製品に保存されている履歴データを読み取ります.

   ユーザーはUSBケーブルで電源を供給できます.

   B9. DC: DCポートユーザは,DC5V電源を使用して製品に電力を供給することができます.

   B10 括弧: 製品が支架の上に置かれます.



   ボタン設定

   1.> 時計設定:起動モードでは,ボタンを押して押して 3S秒,この時点で,あなたは,あなたが時計設定モードに入っていることを示す,画面のクロック番号が点滅しているのが見ることができます.時計を設定するために短押し (+/-) ボタンを押します.時間を入力するために (NEXT) ボタンを短く押す. 時計をセットした後,時間を設定するために (+/-) ボタンを短く押す.設定を完了するために保存し,終了するために3S秒間 (MODE) ボタンを押して押す.2.>時間帯設定: 時間差を設定することができます,起動モードで,長時間押してください (MODE) ボタンを3秒間,この時点であなたは画面クロックのデジタル点滅を見る,時計設定モードに入っていることを示す,各ショートプレス (NEXT) 1回分,タイムゾーン,タイムゾーンデフォルトを入力する 08,ショートプレス (+ / -) キー,タイムゾーンを設定した後,長時間押す (MODE) ボタンを3秒間押して保存し,終了して設定を完了します..3.>起動モードで,ボタンを押して押す (MODE) この時点で3S秒,あなたは,スクリーンクロックのデジタル点滅を見ることができます.時計設定モードに入っていることを示す,各ショートプレス (NEXT) ボタンは,分,時間帯,目覚まし時計,時計に対応し,目覚まし時計をセットするために,時計と分を選択して,ショートプレス (+ / -) ボタンを押して設定を完了します.アラームクロックのシンボルを表示するには,アラームクロックが (SET/HISTORY) ボタンを短押しする必要があります.,目覚まし時計のシンボルの設定が有効になり,目覚まし時計のシンボルは,このモードでキャンセルすることができます.目覚まし時計が失敗した場合,設定を完了するために保存し,終了するために3S秒間 (MODE) ボタンを押して押す.4.>日付設定:起動モードで, (MODE) ボタンを 3S 秒間押して押します.このとき,画面のクロック番号が点滅するのを確認できます.そして日付が点滅して日付設定モードに入ると (MODE) ボタンを短く押します,各ショートプレス (NEXT) は,設定する年,月,日に対応します.ショートプレス (+/-) ボタンを押して設定を完了します.設定を完了するために保存と終了するために3S秒間 (MODE) ボタンを押して押す.5.>温度アラームとユニット設定:起動モードで, (MODE) ボタンを 3S 秒間押して押して,この時点で画面クロックのデジタル点滅が表示されます.設定モードに入っていることを示す;各ショートプレス (MODE) ボタンは日付を点滅させる --- 温度を点滅させる,点滅温度に対応する,温度高アラーム---温度低アラーム---温度最大表示 ---温度最小表示 ---温度単位切換の間の切り替えをするために各ボタンを短く押します..対応する選択設定は:高アラーム --- 低アラーム --- 単位 (°C / °F),設定を完了するために短押し (+ / -) ボタンを押す.アラームクロックのシンボルを表示するには,アラームを短く押す必要があります (SET/HISTORY),このモードでは,アラームシンボルをキャンセルすることもできます,アラーム無効,保存と終了するために3秒間長押し (MODE) ボタン.

6. >湿度アラーム設定: 起動モードで,ボタンを押して押す (MODE) 3秒,この時点で,あなたは,画面クロックのデジタル点滅を見ることができます.設定モードに入っていることを示す温度が点滅する --- 湿度が点滅する,点滅する湿度に対応する,湿度高いアラーム---湿度低いアラーム---湿度最大表示 ---湿度最小表示のチェックを切り替えるために,各ボタンを短く押す (NEXT).7.>設定内容の対応選択,例えば:高アラーム---低アラーム,設定を完了するために短押し (+ / -) ボタンを押す.アラームのシンボルを表示するには,アラームボタンを短く押す必要があります (SET/HISTORY)このモードでは,アラームシンボルをキャンセルすることもできます.アラームは無効で,保存して終了するために3秒間長時間ボタンを押します.
7. >風速アラームとユニットの設定: 起動モードで,ボタンを押して押して 3S 秒,この時点で,あなたは,スクリーンクロックのデジタル点滅を見ることができます.設定モードに入っていることを示す;各ショートプレス (MODE) ボタンは,日付を点滅する--- 温度を点滅する--- 湿度を点滅する--- 風速を点滅する,点滅する風速に対応する,速度の高い風速アラームを切り替えるための各ボタンを短く押す (NEXT) --- 風速単位設定単位が設定されている (m/s,Km/h,mph,ノット,bft),対応する選択設定は:高アラーム --- ユニット設定,設定を完了するために短押し (+ / -) キーを押す,アラームは,アラームクロックのシンボルを表示するために短押し (SET/HISTORY) ボタンを押す必要があります.画面の目覚まし時計のシンボルの設定が有効になります.,このモードでは,アラームシンボルをキャンセルすることもできます.アラームは無効で,保存と終了を完了するために3秒間長押し (MODE) ボタンを押します.
8. >雨警報とユニットの設定:起動モードで,ボタンを押して押して (MODE) 3S秒,この時点で,あなたは,スクリーンクロックのデジタル点滅を見ることができます.設定モードに入っていることを示す温度が点滅する 湿度が点滅する 風速が点滅する 降雨が点滅する降雨警報を切り替えるために各ショートプレス (NEXT) ボタンを押す --- 降雨ユニットの設定ユニットは設定されています (mm,インチ),対応する選択設定は:高アラーム --- ユニット設定,設定を完了するために短押し (+ / -) キーを押す,アラームは,アラームクロックのシンボルを表示するために短押し (SET/HISTORY) ボタンを押す必要があります.画面の目覚まし時計のシンボルの設定が有効になります.,このモードでは,アラームシンボルをキャンセルすることもできます.アラームは無効で,保存と終了を完了するために3秒間長押し (MODE) ボタンを押します.
9. >気圧アラームとユニットの設定: 起動モードで,ボタンを押して押す (MODE) 3秒,この時点で,あなたは画面クロックのデジタル点滅を見ることができます.設定モードに入っていることを示す温度が点滅する 湿度が点滅する 風速が点滅する 雨量が点滅する 気圧が点滅する閃く空気圧に対応する, Each short press (NEXT) button toggles the barometric pressure high alarm--- barometric low alarm--- barometric pressure 12-hour trend chart--- barometric pressure 24-hour trend chart--- barometric pressure unit setting単位が設定されています (hPa,inHg,mmHg).対応する選択設定:高アラーム---低アラーム---ユニット設定,設定を完了するために短く (+ / -) キーを押す.アラームクロックのシンボルを表示するには,アラームを短く押す必要があります (SET/HISTORY),このモードでは,アラームシンボルをキャンセルすることもできます,アラーム無効,保存と終了するために3秒間長押し (MODE) ボタン.
10. > 過去データ 復習: 通常の動作モードでは,SET/HISTORY ボタンを 3 秒間押して押します.右上の円が点滅し,過去データモードに入りました.履歴データをチェックするには (-/+) ボタンを短く押します.

5. 組み立て説明書

   1.製品設置:箱を開け,製品用品,用品パッケージを取り出す.風速基準の半円を柱の半円方向に積んで,螺栓をロックする (設置後A図参照).(螺栓は工場で前もってロックされ,パーツPA2.3*8mmは配件パッケージに先行提供されています)

2. 風船の半円を柱の半円方向に挿入し,螺栓をロックする (設置後B図参照).(螺栓は工場で前もってロックされ,パーツPA2.3*8mmは配件パッケージに先行提供されています)
3. 製品設置:製品を外してD9支柱を設置し,D8アルミニウムシート20*8*2.5mmとM4*6mmのスクリューをロックします.(アルミニウムシートとM4スクリューは工場でD8位置にプリロックされます)
4. 製品設置: バッテリーカバーを開けて,正と負の段階に対応する3つのアルカリ性バッテリー LR6AA 1.5Vを充電します.この時点で,D13ビットLEDが連続して11回点滅します.電源を入れると正常ですバッテリーカバーを締め
4. 5. 製品は最初に試験され,その後,インストールされ固定されます:

5. a. 製品の電源:まず (室内ユニット) の電池またはUSB電源を設置し,その後 (室外ユニット) の電池を設置する.

   b. 製品接続: 室内装置は信号の検索を開始し,3分以内に接続が成功します.室内機器は,室外ユニットの温度と湿度を表示します;検索が失敗した場合,検索を開始するには,室内ユニットの任意のキーを押してください (または電源をオフにして再起動してください)

   c. PC接続: (PC 9の操作ガイドラインに従って)

   d. 通常の性能:つまり,固定型屋外ユニットとして設置して使用できる.



   6製品の設置と固定:

   a. 製品シェルにNと矢印が表示され,これは設置中のN装置の正の方向に対応する.

   (b) 太陽光パネルの上層層にはS文字があり,太陽光発電がより効率的に電力を変換できるように,装置はSの正方向にある.

   c. ベースマウント,底部または横部に固定できる,4つの螺栓KA4.0*40mm

   d. ベース固定: レベルのバランスを確認する.









   製品の使用手順 (順序的な手順)

   1.>パッケージを開けて,製品とアクセサリーを取り出して,外装ユニットのアクセサリーを組み立てます (第6の内容によると,組み立て説明書が完了しています).

5. 2. 室内ユニットバッテリーまたはUSB電源をインストールし,それから屋外ユニットバッテリーをインストールします.

   3室内装置は信号を探し始め,接続は3分以内に成功し,室内装置は室外装置の温度と湿度を表示します.

4. PCの操作ガイドによると,PCソフトウェアをダウンロードし,データケーブルでPCに接続すると,PCで製品データを表示できます.b. PC側では,製品がUSBデータケーブルを通じてPCソフトウェアに接続でき,PCソフトウェアインターフェースから製品データを読み取れます.製品が正常なデータ読み取りに接続されている;

5. 5製品試験に異常が発生した場合,操作説明書の内容に従って操作を繰り返すか,第10注を参照してください.



   6製品の試験性能が正常であれば,それを設置し固定することができます.

   a. 屋内機能は屋外ユニットのデータを受信することができ,製品は通常それを受信する.
